Tafsiri za uzalishaji

moja,CKX6152C Rope Machine (CKX6152CRope Machine / X axis safari 850mm, Z axis safari 280mm) -High Configuration 52 Mashine CNC latheJedwali la vigezo

CKX6152C mashine ya kuchukua (CKX6152Cmashine ya kuchukua ya kitanda cha 45 / safari ya X axis 850mm, safari ya Z axis 280mm) orodha ya vipimo vya kiufundi vya msingi
Mradi	Jina la mradi	vigezo na vipimo	Kitengo	Mradi	Jina la mradi	vigezo na vipimo	Kitengo
shaft ya	Mkono wa pua ya spindle (chuma cha cylinder)	A2 — 6 ASA		Kiti cha mwisho cha hydraulic	Kiti cha mwisho cha hydraulic		Hakuna
	Upeo wa kati ya spindle hadi ardhi	1075	mm	Kituo cha hydraulic	Kituo / Nguvu (Angalia uchaguzi wa bidhaa)		Kiwango /KW
	Urefu wa kati ya spindle kwa umbali wa mbele	450	mm	Usahihi wa mitambo	Kitengo cha kiwango cha chini cha X axis	0.001	mm
	Urefu wa Spindle Center	50	mm		Kitengo cha chini cha mazingira ya Z axis	0.001	mm
	Diameter ya nje ya spindle ya kitengo	φ170	mm		Msingi wa X/ZUpatikanaji wa usahihi wa shaft	0.003	mm
	Spindle kupita diameter	φ66	mm		X axis / Z axis nafasi usahihi	0.003	mm
	Spindle pull bar diameter (inaweza kupita bar)	φ52	mm		Usahihi wa uso	0.4～1.6	ya
Mchakato mbalimbali	Max kipenyo cha kuzunguka kwenye kitanda (max kipenyo cha kuzunguka)	Φ400	mm		Uwezo wa programu ya kumbukumbu		KB
	Max kipenyo cha kuzunguka kwenye kitanda cha chuma (max kipenyo cha kuzunguka)	Φ170	mm		Mzunguko	≤0.003	mm
	Max usindikaji sehemu diameter (diski / shafi)	Φ3150/Φ100	mm		Conicity	≤0.005/100	mm
	Max Machining urefu	230	㎜	Vipango	Kiwango cha kibao cha mraba (ukubwa wa kibao cha nje)	20X20	mm
	Max bar kupita kipimo kipimo	Φ51	mm		Ukubwa Boring Bar diameter (ndani ya shimo Boring ukubwa)	￠20	mm
	Max diameter ya utoaji wa moja kwa moja	￠43×2500	mm		Idadi ya vipinda inaweza kufikiwa	7 ya vipande	PCS
kitanda	Umbango wa kitanda (Bed structure)		45°		Urefu wa kiti cha kifungo	86	mm
kitanda	Kiti cha kitanda	Moja / Split Casting	Chaguo		Urefu wa kiti cha kifungo	86	mm
Mfumo wa kudhibiti umeme	Nguvu ya motor ya spindle	5.5/7.5 (kwa hiari)	kw	uwezo	Uwezo wa tanki ya maji	95	L
	Mpangilio wa Frequency	5.5	kw		Uwezo wa mafuta ya hydraulic	60	L
	Speed ya juu ya spindle	45-4000 (wakati wa kubuni: nadharia 6000-8000)	rpm		Uwezo wa mafuta ya lubrication	2	L
	Kiwango cha spindle	Bila kiwango	kiwango	Jumla ya Nguvu	Jumla ya nguvu (jumla ya nafasi imewekwa karibu)	8.8-10	kw
	spindle motor pato torque	36	N－m	Ukubwa wa nje	urefu × upana × urefu	2160×1380×1850	mm
	X axis chakula servo motor nguvu (angalia bidhaa uteuzi)	1.3~1.5	kw		uzito	2900	kg
	X axis chakula servo motor nguvu (angalia bidhaa uteuzi)	1.3~1.5	kw		eneo la eneo	3	㎡
	X axis chakula servo motor torque (angalia bidhaa uteuzi)	4.4-6.0	N-m
	X axis chakula servo motor torque (angalia bidhaa uteuzi)	4.4-6.0	N-m
Kuhamia mbalimbali	safari ya X axis	850	mm
	Safari ya Z axis	280	mm
	X axis kasi ya kuhamisha (angalia bidhaa uteuzi)	20-25-30	m/min
	Z axis kasi ya kuhamisha (angalia bidhaa uteuzi)	20-25-30	m/min
Orodha ya vifaa vya mashine ya random
Nambari ya mfululizo wa mradi	Jina la mradi	vigezo na vipimo	Kitengo	Mradi	Jina la mradi	vigezo na vipimo	Kitengo
ya 1,	Kutsui	mmoja	1
ya 2,	Clip	mmoja	1
ya 3,	Kuvuta Rod	Kifungu	1
ya 4,	Maelezo ya mfumo	Sehemu	1
ya 5,	Sanduku la zana	seti	1
ya 6,	Mpango wa Mpango	mmoja	2
ya 7,	Boring chupa mkuu	mmoja	2
8 ya	Switch miguu	mmoja	1

ya pili、 CKX6152C Rope Machine (CKX6152CRope Machine / X axis safari 850mm, Z axis safari 280mm) -High Configuration 52 Mashine CNC lathe vifaameza

CKX6152C∠45kitanda slanted mwili urefu Configuration orodha (52 kiwango choko mashine)
Sehemu ya Mechanical
Nambari ya mfululizo	Jina	Mfano	vifaa	eneo la uzalishaji	Idadi ya	Maelezo
1	kitanda	HT250	Casting		1 ya
2	Kuu Drag Bodi	HT250	Casting		1 Kipande
3	Kuongoza ndogo	HT250	Casting		1 Kipande
4	Sanduku la shaft	HT250	Casting		1 ya
5	Spindle Pulson	PC150 sleeve aina (kutumia NSKP4 kubeba)		Taiwan	Kifungu cha 1	Mapendekezo ya kipaumbele
**	Spindle ya	PC150 sleeve aina A2-5 (NSKP4 kubeba)		Taiwan	Kifungu cha 1	Chaguo
6	Mpaka wa kasi ya spindle	5000 mzunguko / dakika
7	Spindle kupita shimo	φ66-pull bar kupita shimo φ52 inaweza kupita 52 bar)
8	Screw	R32-12T3-673-855		fedha ya Taiwan	Kifungu cha 1
8	Screw	R32-12T3-525-710		fedha ya Taiwan	Kifungu cha 1
9	Screw kubeba	25TAC62		Ujerumani FAG	6 ya
10	Njia	MSA30S-R800 (Max safari ya X axis: 850mm)		fedha ya Taiwan	Kifungu cha 2
10	Njia	MSA30CA2R800 (Z axis safari ya juu: 280mm)		fedha ya Taiwan	Kifungu cha 2
11	kurudi silinda	Umma		Taiwan	1 ya	Mapendekezo ya kipaumbele
***	kurudi silinda	Jing Xin, Jia Congratulations		Taiwan		Chaguo
12	Ndege	Chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma cha chuma			1 seti	(Optional) chuma plate kulehemu
13	Kufunga ulinzi				1 seti
14	Kubwa Cover				1 seti
Sehemu ya umeme
Nambari ya mfululizo	Jina	Mfano	vifaa	eneo la uzalishaji	Idadi ya	Maelezo
1	mfumo	Kizazi kipya cha 6TA		Taiwan	1 ya	Kiwango cha 508
2	Dereva	Kiwango cha 1.3KW		Kijapani	2 ya	Chaguo
3	servo injini	安川-1.3KW (X axis, Z axis)		Kijapani	2 ya	Chaguo
4	Mpangilio wa Frequency	Kiwango cha 5.5KW		Shenzhen	1 ya	Chaguo
5	Spindle servo motor	Giteco 5.5KW-4 Mvu		Shanghai	1 ya	Mapendekezo ya kipaumbele
**	Spindle servo motor	Beijing Super Synchronization 5.5KW		ya Beijing	1 ya	Chaguo
6	Motor ya pampu ya hydraulic	nguvu 0.75KW		Taiwanese	1 ya
7	umeme lubrication pampu	HL2202-210X 、BBE2232		biashara ya pamoja ya China-Japan	1 ya	(Chaguo) wawili kuchagua moja
8	Pampu ya hydraulic variable	VP-20 (mfunguo wa maua), Yishan VP-20		Uagizaji wa awali wa Taiwan	1 ya	(Chaguo) wawili kuchagua moja
9	Switch miguu				moja
Vifaa vya ziada
Nambari ya mfululizo	Jina	Mfano	vifaa	eneo la uzalishaji	Idadi ya	Maelezo
1	Kifungo kimoja (urefu)				moja
2	Mpangilio mmoja (mfupi)				moja
3	Vipande viwili (mfupi)				moja
4	Vipande viwili (urefu)				moja
5	Kuchuma chuma cha chuma (chuma cha katikati)				Wawili
6	Drilling clip (upanuzi wa fimbo)				1 seti
7	Kupungua (shaft kichwa)				moja
8	Kutsui				moja
9	Kuvuta Rod				Kifungu cha 1
10	Maelezo ya mfumo				1 Kitabu
11	Sanduku la zana	Kuhusu: funguo sita 9. Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango cha Kiwango: 8-19: 5			moja

tatu、 CKX6152C Rope Machine (CKX6152CRope Machine / X axis safari 850mm, Z axis safari 280mm) -High Configuration 52 Mashine CNC lathe Sifa za muundo wa mashine

Ujenzi na kipengele cha chombo cha mashine

■ Inatumika kwa mzigo mzito na kukata kuendelea, inaweza kudumisha usahihi wa juu wa muda mrefu na ubora wa juu wa uso roughness.

■Usahihi wa juu, ngumu ya juu, mzigo mzito wa spindle.

Matumizi ya spindleOriginal kuagiza Japan NSK au Ujerumani FAG P4 daraja usahihi daraja spindle kubebaKuboreshwa kwa uchambuzi wa uhandisi wa mahesabu, kusaidiana na kubuni ya kipekee ya maji ya maze na kubuni ya sanduku la spindle la chip cha joto, inaweza kufikia athari bora za maji na vumbi. Kutokana na teknolojia ya lubrication ya teknolojia ya juu na muundo wa sleeve ngumu kuonyesha utulivu bora, inaweza kuhakikisha ngumu kubwa ya axial, ngumu ya radial na usahihi wa usindikaji. Kutumia maalum spindle motor na kuagiza frequency converter, kufikia mbalimbali ya moja kwa moja stepless kurekebisha kasi, spindle nzima zinazalishwa na Taiwan Pulson mtaalamu spindle wazalishaji.Bearing ya spindle kwa tatu ya kwanza na mbili ya nyumaInaweza kuvumilia athari kubwa zaidi. Mpango wa spindle inaweza kufikia 8000rpm / min.

■Rigid nzuri, uendeshaji, chip kuondoa rahisi.

Nguvu ya juu, kitanda inclines 45 °, kutumia ubora wa chuma chuma resini mchanga muundo, na kupitia matibabu ya pili annealing, kuhakikisha utulivu casting, tight aina ya ribbon muundo, ngumu nzuri, tetemeko nguvu. Kubwa dragboard na chuma bracket slanted, kufanya operesheni ya mashine na chuma chuma ni rahisi, na kuchukua eneo ndogo, na kupendeza vizuri.

■High rigidity, usahihi wa juu, kasi ya juu ya kuagiza Taiwan fedha au Silver Taitai P daraja linear slider, C3 usahihi mpira Screw, maalum Japan NSK / Ujerumani FAG Screw kubeba. Screw mwisho wote wawili kushinikiza kituo cha usindikaji kichwa viwili, ngumu ni ya juu.

Two axis drive na servo motor na usahihi mpira screw moja kwa moja kupitia elastic coupling, hali nzuri ya nguvu, usahihi wa juu ya eneo. Vifaa kompyuta moja kwa moja lubrication mfumo kwa ajili ya laini lubrication kwa njia ya moja kwa moja na mpira screw. X axis na Z axis kutumia high rigidity linear slider, mitaa na mitaa ni kuhesabiwa kwa ajili ya kuboresha span, upinzani wa chini, ngumu ya juu, usahihi wa juu, kasi ya kuhamisha inaweza kufikia 18-30m / dakika, kuboresha ufanisi wa kazi, kupunguza muda wa usindikaji.

■Kituo cha hydraulicPampu ya kiwango cha Taiwan, motor ya hydraulic, valve ya solenoid na vifaa vya baridi ya hewa, kelele ndogo, joto la chini la mafuta.

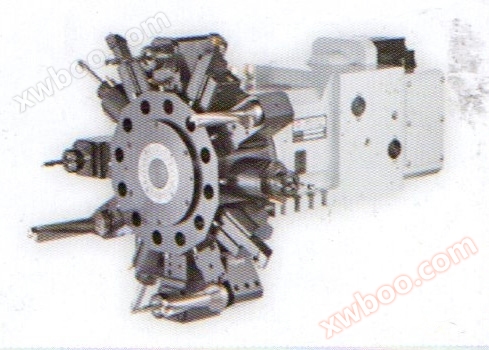

• KuchukuaTaiwan Sixin nane kituo cha hydraulic rotating chupa mnaraUsahihi wa juu wa nafasi, kiwango cha chini cha kushindwa, kubadilisha vifaa haraka, kubadilisha vifaa karibu.

• Matumizi mazuriFull kufungwa ulinzi coverutendaji mzuri wa maji. Mlango wa shughuli unafunguliwa kwa urahisi.

■ Mfumo wa kudhibiti na motor ya spindle hutumia servo spindle, pamoja na mipaka miwili radial au axial servo nguvu kichwa. Inaweza kufikia 360 digrii ya shaft yoyote mgawanyiko nafasi, drilling, kushambulia, milling kazi.

■ Mashine zana taa kutumia aina ya mlipuko, maisha mrefu, mwanga wa juu LED kuokoa nishati taa. Pampu ya baridi inatumia pampu kubwa ya baridi ya kuingizwa kwa Taiwan.

■ Msingi inaweza kuchagua kwa jumla casting msingi, nguvu ya juu, tetemeko nzuri, bora kwa ajili ya mazingira ya joto la kaskazini.

• Mfumo wa uendeshaji: matumizi makubwamfumo mpya,Baoyuan mfumo kuu (high mwisho aina ya mashine ya kupitishwa:Mitsubishi Systems, Phanaco na Siemens)

(Chaguo)CNC lathe mafuta bafu feeder
